動態電壓恢復裝置

動態電壓恢復裝置

遼寧萬連電氣有限公司（簡稱：萬連電氣）位于遼寧省沈陽市，注冊資本2000萬。公司致力于為客戶提供能觀、能控、安全可靠、經濟性高的智能配電網運行環境以及全國領先的電力能源綜合服務。

公司專注于能源數字化、電能質量監測與治理業務，以專業的產品和技術解決方案服務于高耗能行業、石化、半導體、學校、醫院、工業園區、電網、售電公司等企業。公司目前電科院、中國電力裝配集團、大型售電公司、綜合能源服務公司、知名央企集團、地方國企建立了合作關系。

公司愿堅持“共享、開放、合作、共贏”的理念，和廣大致力于智慧能源行業的朋友們一起開拓良好的商業生態。為電力能源行業的進步貢獻一份力量。

  隨著科學技術的發展，越來越多的制造企業采用性能好、效率高、自動化程度高的生產設備，逐步向規模化、智能化、精密化轉型。與此同時，先進的生產設備對電能質量的要求在不斷提高。據不完全統計，現代精密制造業 90%以上的電能質量問題是由暫態電壓波動引起，此類電能質量問題給精密制造業造成的影響和危害日益凸顯。

暫態電壓擾動的成因復雜,具備發生時刻的不確定性及表現形式的多樣性與復雜性。解決此類問題的關鍵在 于加裝可靠有效的治理裝置，在突發暫態電壓擾動時,保護敏感的生產設備不受其影響。

遼寧萬連電氣有限公司不僅可以為客戶監測和記錄各種電能質量問題，同時根據數據記錄提供多種治理暫 態電壓擾動的方案供客戶選擇。

我們可以給客戶提供：

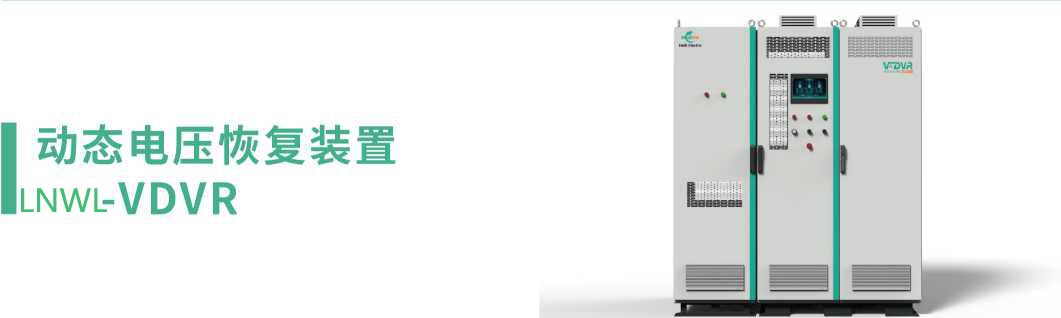

1、 動態電壓恢復裝置LNWL-VDVR

2、 動態電壓恢復裝置LNWL-VSAG

3、 增強型動態電壓恢復裝置LNWL-SVDVR

4、 電壓暫降監測終端和智能用電管理平臺

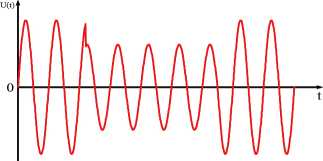

?電壓暫降

IEEE標準及國家標準《電能質量電壓暫降與短時中斷》( GB/T30137-2013)定義：電力系統中某點工頻電壓有效值暫時 降低至額定電壓的10%?90% (即幅值為0.1?0.9pu),并持續 10ms~lmin后恢復正常的現象稱為電壓暫降。

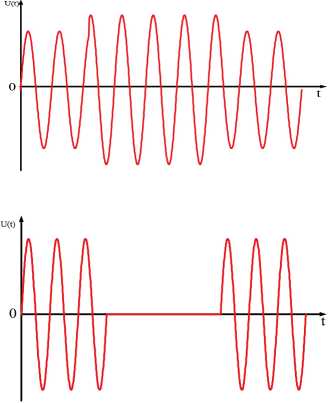

?電壓暫升

在電力系統中某點的工頻電壓方均根值暫時升高至1.1~ 1.8pu,并且短暫持續10ms~lmin后恢復正常的現象稱為電 壓暫升。

?短時中斷

IEEE標準及國家標準《電能質量電壓暫降與短時中斷》( GB/T30137-2013)定義：電力系統中某點工頻電壓方均根值 突然降低到O.lpu以下，并在短暫持續10ms~lmin后恢復正 常的現象稱為電壓短時中斷。

設備選型說明：

裝置的全型號由公司名稱、產品系列、系統容量、系統電壓等級和補償時間共五部分組成。

（注:秒（s）級補償，通常使用超級電容作為儲能元件，分鐘（min）級以上補償,通常采用電池作為儲能元件，根據 客戶需求,一般可選擇鉛酸電池或磷酸鐵鋰電池。）

示例：LNWL-VDVR-300/0.208/ 3s ：208V系列LNWL-VDVR,額定補償容量為300kVA，額定補償時間為3s。

應用行業領域

現代自動化生產設備對供電質量的要求非常高，僅僅是瞬間的電壓暫降都可以使這些產線停機并導致巨大 的直接和間接經濟損失。根據業內不完全統計，不僅是半導體行業，還有火電廠、石油化工和煤化工行業、化纖行 業、汽車制造行業、食品自動化加工、新材料制造等等都遭受過電壓暫降的損失或者面臨著巨大的潛在風險。

  半導體領域：電壓暫降會導致半導體設備制作過程被迫停止，大量 產品報廢，單次事故經濟損失可高達幾百萬至上億人民 幣。廠務系統FAC中，潔凈室空調系統、超純水系統、冷卻 水系統、空壓機等系統，工藝系統FAB中晶體生長、打磨、 切割、鍍膜、光刻等設備，均為敏感負載，極易受電壓波動 影響而停機。

火電廠：長期以來，電網高壓輸電線路瞬時接地故障造成附近 火電機組停機的事件時有發生。因為電網故障造成的系統 電壓暫降，將引起非計劃停爐，并帶來巨大的經濟損失。以 一臺600MW機組為例，一次重新吹掃點火的時間約為2~5 小時，直接經濟損失約20萬元。

石油化工和煤化工行業：

石化和煤化工企業是典型的連續性流程化生產企業。每段 流程工藝均安裝有大量變頻裝置實施控制，如液氧泵，液氮泵, 潤滑油泵，制冷機組等。電壓暫降會引起變頻裝置宕機,造成流 程工藝停車，損失巨大，更嚴重者會造成生產事故，傷及人身 安全。自備電廠給粉機變頻器、空氣預熱器變頻器等受到電壓 暫降的影響后，其后果如火電廠一樣，同時因為供熱停止，造 成的化工工藝損失遠大于一般的發電廠。

據多數石化企業反映，一次停產損失可高達數百萬人民 幣。以一個年產60萬噸的甲醇廠為例，每天生產甲醇約2000 噸，一次電壓暫降引起的停機事故，重新開車到工藝正常約 8-12小時，以甲醇2000元/噸計算，直接損失就有約130萬元。

化纖行業：在化纖行業中，一個不容忽視的問題就是 工藝敏感負荷（如增壓泵、熔體輸送泵、聚酯攪 拌器、計量泵、側吹風機、環吹風機、漿料攪拌器、 高壓氯苯泵等）對電壓暫降的免疫能力不夠。在 電壓暫降期間發生變頻器、接觸器跳閘事件，引起 整條生產線停止,造成巨大的經濟損失，甚至損壞 設備。清理和重新開機造成了人力、物力和時間的 大量浪費。

汽車制造行業

在汽車行業中，沖壓，焊裝，涂裝等工藝大量使用工業機 器人，且連續化生產。由機器人控制對金屬部件進行鉆、切割 等精密機械加工或噴涂設備時，如果發生電壓暫降事件，會 造成機器人的誤動作及工藝產線停機，產品報廢，損失巨大。
